FUEL TANK (TUBE AND LOCK)(#1001-1004) D85MS-15 S/N 1001-1005 Komatsu


OK request send

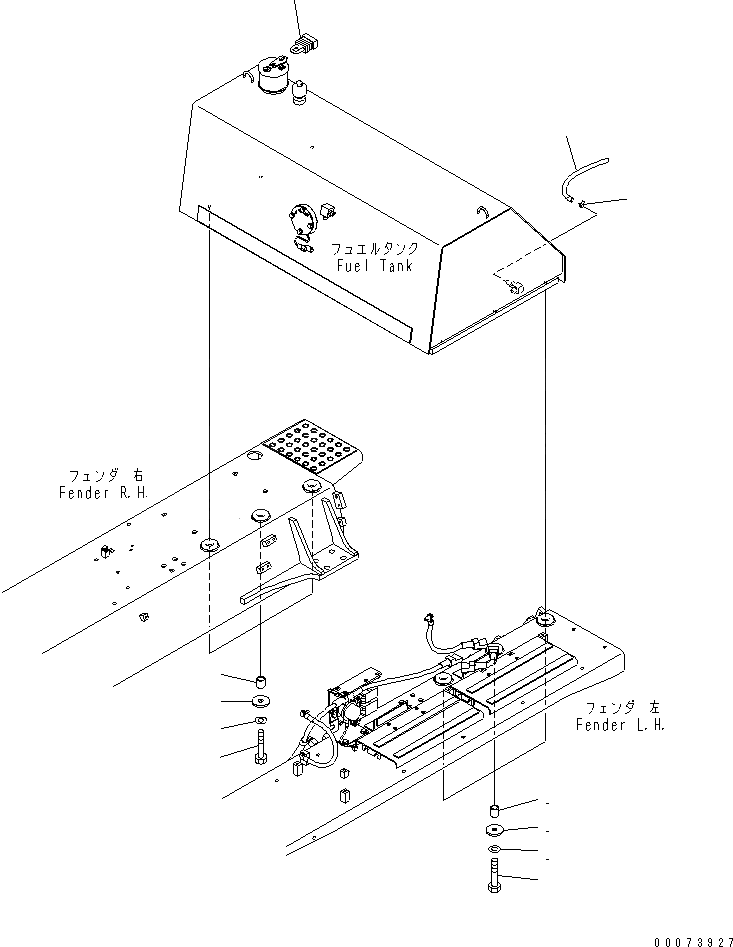

FUEL TANK (TUBE AND LOCK)(#1001-1004)

D85MS-15 S/N 1001-1005
1
2
3
3
4
4
5
5
6
6
7
  For full view, you need register

Parts on group :

Pos. Part No Qty Parts name Comments
1.   07285-00155   [1]   CLIP Komatsu 4.8 kg.
    ["SN: 1001-@"]
2.   07270-01540   [1]   TUBE Komatsu 0.038 kg.
    ["SN: 1001-1004"] analogs:["0727001520"]
3.   17A-04-11191   [6]   PLATE Komatsu 0.58 kg.
    ["SN: 1001-@"]
4.   01010-81675   [6]   BOLT Komatsu 0.15 kg.
    ["SN: 1001-@"] analogs:["0101051675", "0101031675", "0101061675"]
5.   01643-31645   [6]   WASHER Komatsu 0.072 kg.
    ["SN: 1001-@"] analogs:["802170005", "0164301645"]
6.   195-54-42560   [6]   BOSS Komatsu 0.163 kg.
    ["SN: 1001-@"]
7.   17A-04-41440   [1]   LOCK Komatsu China
    ["SN: 1001-@"]
